生產能力：200-8000t/d
產品介紹
河南紅星的風掃磨主要由進料裝置、主軸承、回轉部分、傳動裝置、進出料裝置、高壓起動裝置及潤滑系統組成，另外，對傳統的風掃磨做了改進，產量有了大幅度的提升。
用戶反饋：風掃磨是一種新型節能粉磨設備，為我產企業大概節約20-30%的電力消耗，大大降低了生產成本的投入。

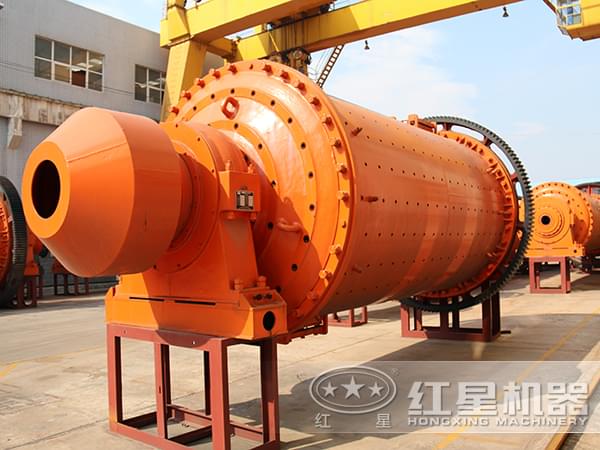

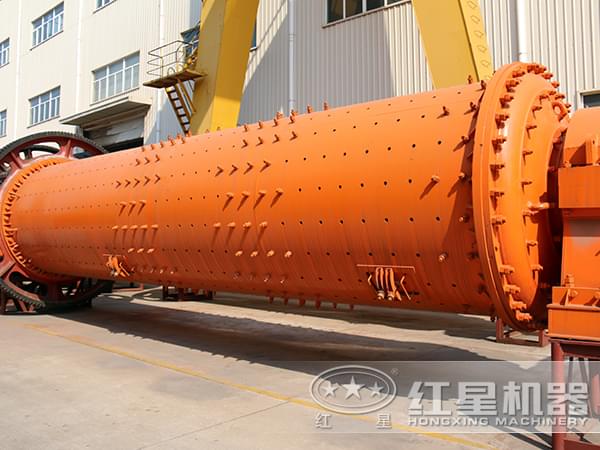

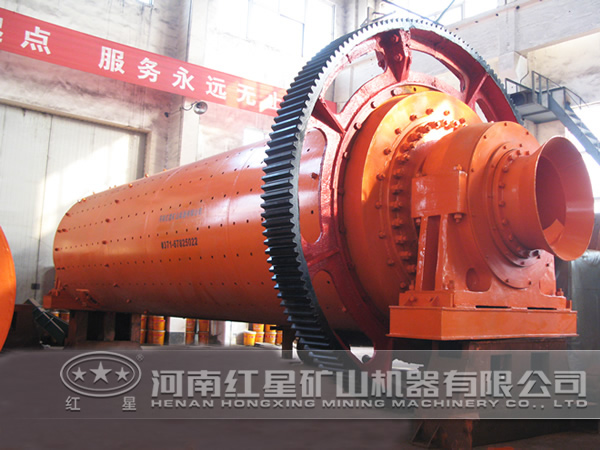

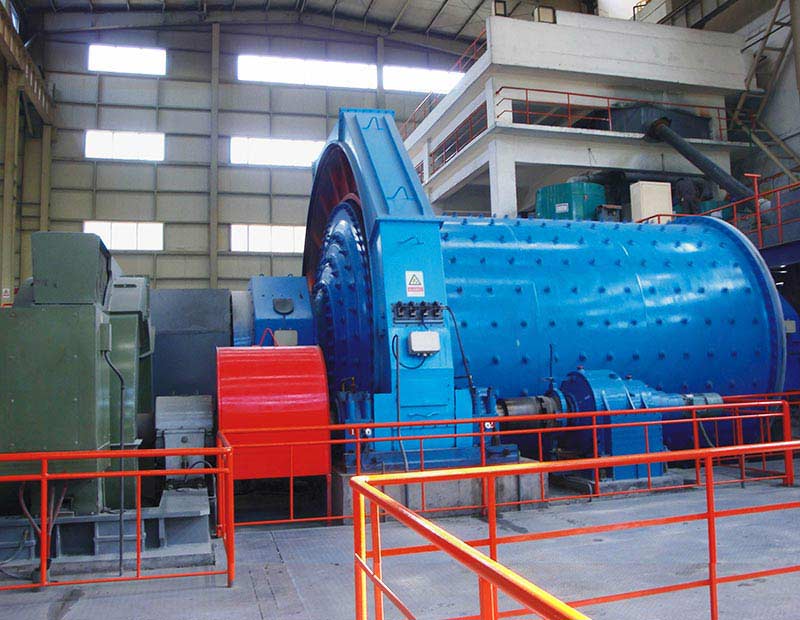

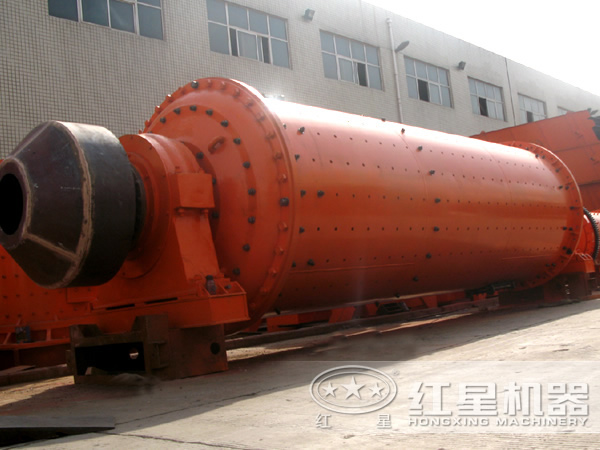

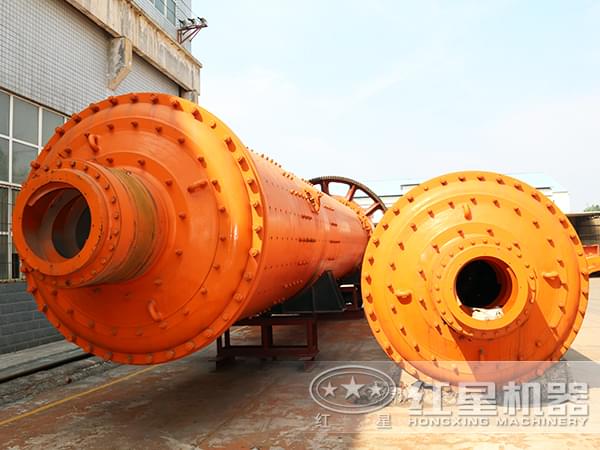

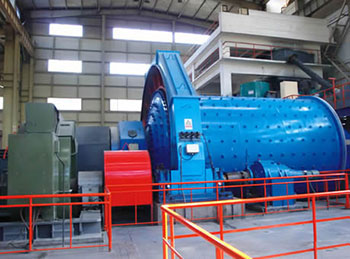

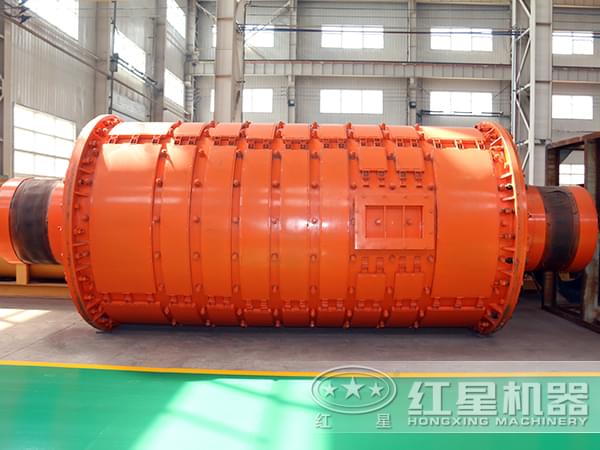

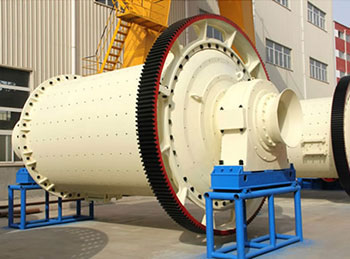

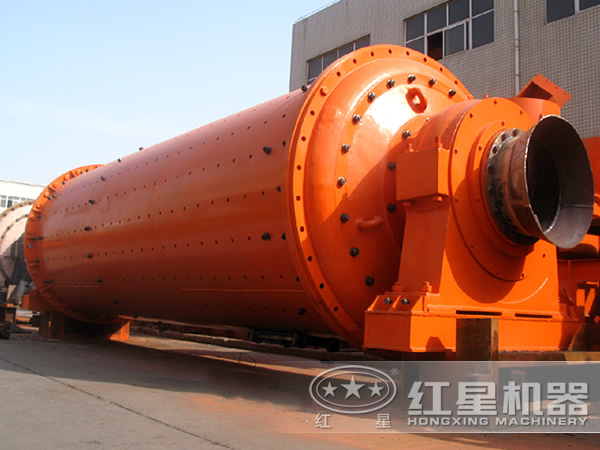

圖片實拍
性能優勢
風掃磨是烘干兼粉磨中較早、簡單的一種，工作流程是原料經喂料設備由進料裝載進入磨內，熱風由進風管進入磨內，隨著磨機筒體的旋轉，煤與熱風在磨進行熱交換，煤在磨內被粉碎和研磨，在煤塊被粉碎的同時，由專用的引風機經過磨機的出料裝置將已粉碎的煤粉及氣體一同帶出磨機，較粗的顆粒會經過出料裝置的返料螺旋返回到粉磨倉內進行再次粉磨。整機采用先進控制系統，操作簡單，維修方便，啟動和傳動平穩可靠。
工作原理
本磨機為邊緣傳動，由電動機通過減速機及大小齒輪帶動磨機傳動。
原煤由喂料設備進入到磨機的進料裝置中，溫度為300℃左右的熱風也通過進風管進入進料裝置，烘干倉內設有特制的揚料板將原煤揚起，使得原煤在此處進行強烈的熱交換而得到烘干，烘干后的煤塊通過設有揚料板的雙層隔倉板進入粉磨倉。
粉磨倉內裝有研磨體（鋼球），煤塊在此倉內被粉碎、研磨成煤粉。在煤塊被粉碎的同時，由專用的引風機經過磨機的出料裝置將已粉碎的煤粉及氣體一同帶出磨機，較粗的顆粒會經過出料裝置的返料螺旋返回到粉磨倉內進行再次粉磨。
技術參數
| 項目 規格 （m） | Φ1.7×2.5 | Φ2.2×4.4 | Φ2.4×4.75 | Φ2.4×4.5+2 | Φ2.6×5.25+2.25 | Φ2.8×5+3 | Φ3.0×6.5+2.5 | Φ3.2×6.75+2 | Φ3.4×6+3 | Φ3.8×7+2.5 | |
| 筒體轉速(r/min) | 24.5 | 22.4 | 20.4 | 20.4 | 19.7 | 18.3 | 18.3 | 16.9 | 17.5 | 16.4 | |
| 生產能力(t/h) | 3-5 | 8-9 | 12-14 | 11-12 | 13-14 | 16-17 | 19-20 | 25-30 | 28-30 | 38-40 | |
| 進料粒度 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | |
| 研磨體裝載量 | 7.5 | 20 | 22 | 22.5 | 28 | 32 | 43 | 50 | 55 | 80 | |
| 主減速機 | ZD40 | ZD60 | ZD60 | ZD60 | ZD70 MBY450 |
ZD70 MBY500 |
ZD80 MBY560 |
JDX560 | JDX710 | MBY800 | |
| 主電動機 | 95 | 250 | 280 | 315 | 400 | 500 | 630 | 710 | 800 | 1250 | |
| 總重量 | 29 | 46 | 54 | 76 | 98 | 107 | 124 | 148 | 162 | 215 | |
