立式復合破介紹

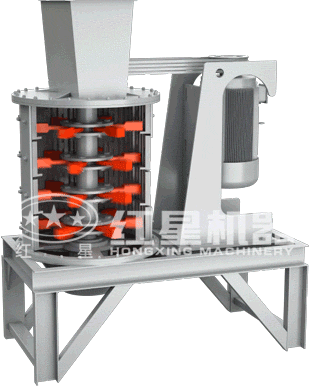

復合破展示

立式復合式破碎機簡稱為復合破,是破碎生產線和制砂生產線中常用設備之一。復合破碎機是一種無篩條、可調式細碎設備,可廣泛適用于水泥廠的生料、熟料細碎作業,同時也可用于白云石、焦寶石、鉛鋅礦、蛇紋石、高爐渣、煤矸石、磷礦石等中等硬度物料的細碎作業,特別適用于硬質石灰?guī)r、白云巖、花崗巖、玄武巖等人工造砂或高速公路路面石料的加工破碎。

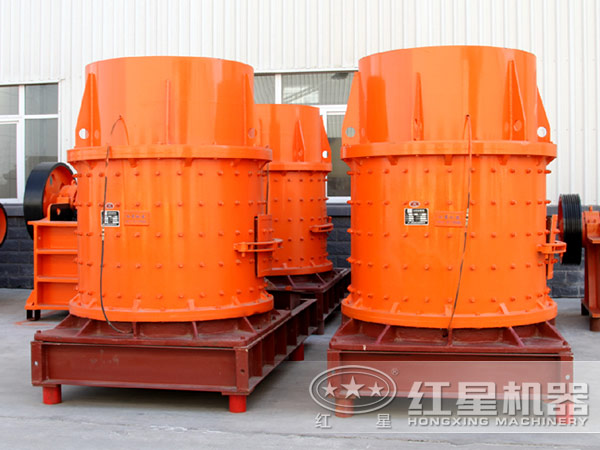

河南紅星復合破

立式復合式破碎機(復合破)破碎比度較大,最大出料粒度可以調節,不受板錘、襯板磨損的影響;無篩條設置,破碎水分含量高、含泥量大的物料時不易堵塞;采用彈性調節機構,進入不可破碎物可自動排出,不會造成設備損壞;軸承水平布置,壽命長,可以破碎溫度高的物料(如水泥熟料);本機轉子體結構特殊,破碎物料時,轉子體幾乎不磨損;后腔體設置有絲桿或液壓開啟機構,不用拆卸主設備,即可輕松更換易損件。

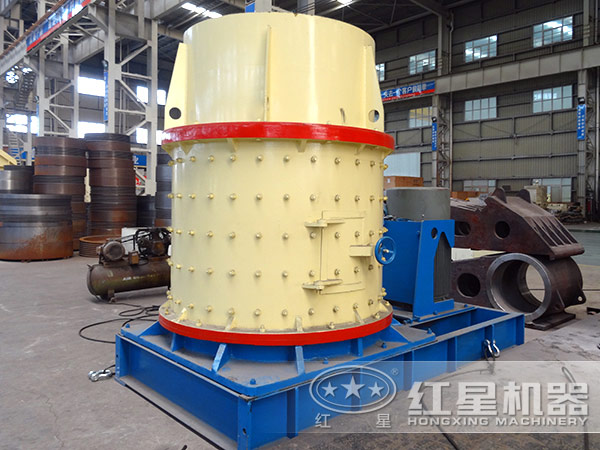

河南紅星復合破廠家

立式復合式破碎機用途

PCL立式復合式破碎機(Compound Crusher)用途:本產品廣泛應用于各種礦石、水泥、耐火材料、鋁礬土熟料、金剛砂、玻璃原料等高硬、特硬物料的中、細碎領域。在機制建筑砂、石料以及各種冶金礦渣的破碎中更是得到普遍使用,與其類型的破碎機相比產量功效高。復合式破碎機(復合破)破碎比度較大,最大出料粒度可以調節,不受板錘、襯板磨損的影響;無篩條設置,破碎水分含量高、含泥量大的物料時不易堵塞;采用彈性調節機構,進入不可破碎物可自動排出,不會造成設備損壞。

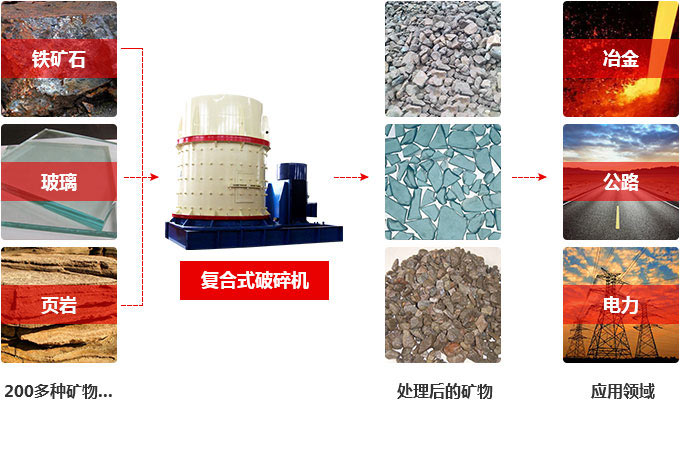

復合破用途示意圖

安全操作規程

1、開機前應檢查復合式破碎機機體倉門是否閉緊,開啟倉門要讓機器停穩,以防發生危險。

2、破碎機必須空載起動,待運轉正常后方可下料生產。

3、入料粒度要按規定要求,粒度過大會造成設備損壞。

4、破碎過程中如發現異常現象,即停止檢查,排除故障后再進行生產。

5、定期向轉動軸承部位加入潤滑油。

工作原理

物料由機器上部垂直落入高速旋轉的葉輪內,在高速離心力的作用下,與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊與粉碎,物料在互相撞擊后,又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎,從下部直通排出,形成閉路多次循環,由篩分設備控制達到所要求的成品粒度。

復合破工作原理圖

復合破碎機是綜合國內外同類破碎機技術,對主要技術參數進行優化設計研制而成的新型細碎,粗磨產品,主要用于中型水泥廠破碎水泥生料、熟料,為水泥廠技術改造或新建水泥生產線提供了一種理想的細碎設備,也適用于鐵礦石、砂巖、石膏、高爐渣、煤矸石、塊煤等其他中硬礦石的破碎。

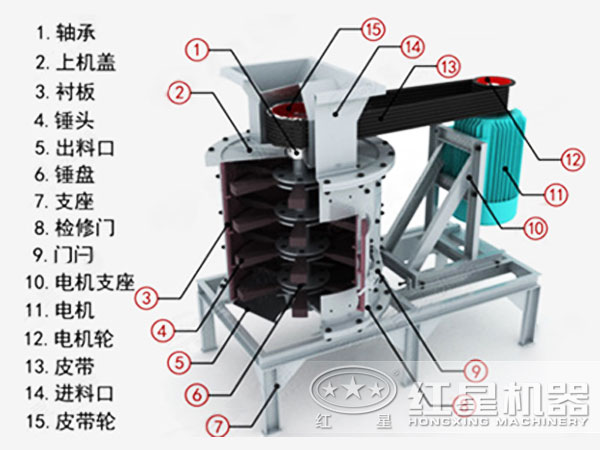

內部結構圖

復合破

性能特點

具有破碎比大、能耗小、運轉平穩、結構簡單、操作維修方便等特點。 復合破碎機屬于路面工程機械,涉及一種復合式土壤。該復合式土壤破碎機包括一個土壤破碎倉和一個石灰破碎倉,石灰破碎倉的出料口下方設置有輸料皮帶,輸料皮帶的前端則位于土壤破碎倉的進料口處。本實用新型的裝置既可省略干石灰預先水分化的工序,又可使高含水的土壤得到有效破碎,有利于施工質量的提高。復合式土壤破碎機的特征是:它包括一個土壤破碎倉(1)和一個石灰破碎倉(2),石灰破碎倉的出料口(3)下方設置有輸料皮帶(5),輸料皮帶的前端則位于土壤破碎倉的進料口。

技術參數

型號
800
1000
1250
1500
1750
轉子直徑 (mm)
650
800
1000
1250
1560
筒體高度
800
850
850
1000
1410
主軸轉速 (r/min)
1350
970
740
650
600
進料粒度
50
70
100
100
100
出料粒度 (mm)
0-5
0-5
0-5
0-5
0-5
處理量 (t/h)
5-15
10-30
20-60
30-80
40-100
電動機
功率
30
55
75
110
132
轉速
1440
1440
750
750
750
外形尺寸(L×W×H)(mm)
2200×860×1980
2700×1160×2000
2800×1400×2730
3100×1900×2300
3350×2100×2800
總重量 (t)
2.3
4.5
9.73
18.1
26.61
