液壓缸圓錐破碎機也稱液壓圓錐破碎機,是一款通過液壓來改變壓強增大作用力設備,同時采用了液壓調整排料口和實現過載保護,適用于破碎中等以上硬度、高硬度等石料,受到大家關注和喜愛,下面就來詳細介紹這款產品。

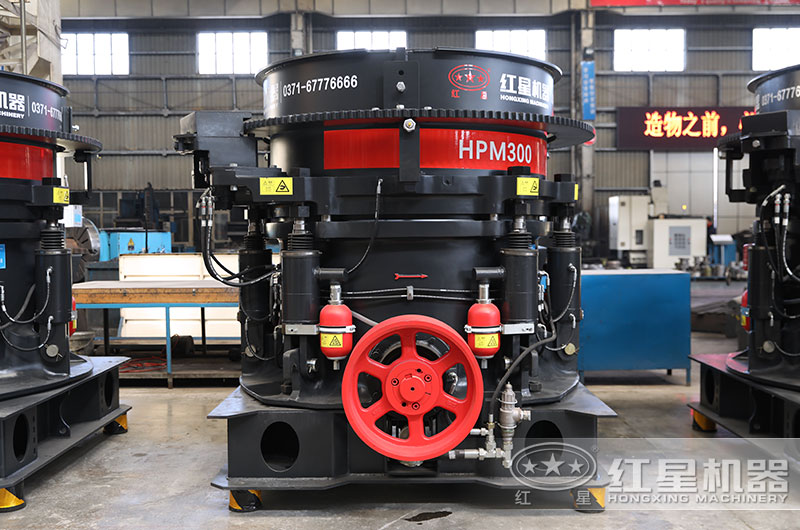

液壓缸圓錐破碎機圖片

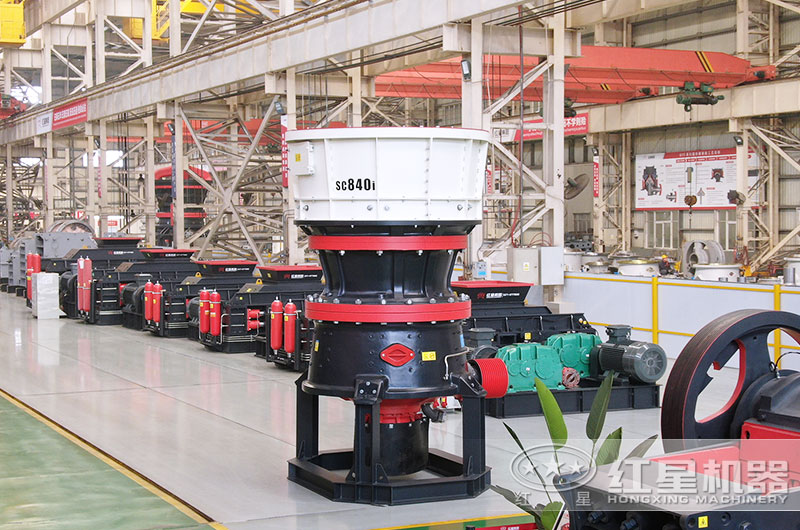

液壓缸圓錐破碎機圖片

一、液壓缸圓錐破碎機圖片及技術參數

液壓缸圓錐破碎機一直順應時代發展,綜合客戶實際生產需求,不斷提升技術,有SC單缸液壓圓錐破、HPM多缸液壓圓錐破,一小時產量81-2181噸,其型號加一起大概有17種,另外,每一種型號又分為不同腔型,比如C1、C2、C3、F1、F2、F3等,可結合需求進行選擇。

型號 腔型 破碎錐大端直徑 給料口尺寸 最大給料尺寸 排料口調整范圍 處理能力(t/h) 電機功率 主機重量
HPM200 C1 900 185 145 22 160~250 160 11
C2 125 100 18 145~250
C3 95 75 14 120~250
F1 76 60 12 108~210
F2 54 45 10 81~210
HPM300 C1 1100 235 190 26 230~445 220 20
C2 211 170 20 200~445
C3 150 120 16 180~445
C4 107 85 14 160~220
F1 53 40 12 140~220
HPM400 C1 1400 299 240 35 270~630 315 27
C2 252 200 25 252~630
C3 198 160 25 243~630
C4 111 190 18 210~630
F1 92 75 15 162~370
F2 52 40 13 126~370
HPM500 C1 1500 335 270 38 365~790 400 40
C2 286 230 30 328~790
C3 204 165 22 280~790
C4 133 105 20 202~450
F1 95 75 16 175~450
F2 52 42 8 158~450
HPM650 C1   328 262 30 386~790 500
C2 279 225 25 348~790
C3 196 175 20 300~790
F1 106 85 13 280~530
F2 52 42 9 220~530
HPM800 C1 2000 353 280 38 616~1100 630 70
C2 297 240 38 522~1100
C3 267 214 25 495~1100
C4 219 175 22 380~1100
F1 155 125 20 328~730
F2 92 75 16 270~730

注:產量根據不同物料,進料粒度等因素其結果將有所不同

SC單缸圓錐破中碎系列技術參數:

型號 腔型  給料口尺寸 (mm) 最大進料尺寸 (mm) 最小排料口尺寸 (mm) 電機功率 (kw) 處理能力(t/h)
SC100S C1 240 175 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 265-524
C2 400 320 29 225-448
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892
SC450S C1 600 480 44 450 498-1500
C2 480 385 41 454-1274

SC單缸圓錐破細碎系列技術參數:

型號 腔型 給料口尺寸 (mm) 最大進料尺寸 (mm) 最小排料口尺寸 (mm) 電機功率 處理能力 (t/h)
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 50 40 6 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 75 60 8 70-90
SC250 F1 240 190 16 250 116-396
F2 140 110 13 97-346
F3 70 55  9 90-251
SC315 F1 275 220 32 315 177-662
F2 215 170 29 209-643
F3 175 140 29 162-552
F4 85 70 19 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注:產量根據不同物料,進料粒度等因素其結果將有所不同

1單缸液壓圓錐破碎機

是新一代產品,通過單個液壓缸升降動錐,實現了排礦口調整、清腔、過鐵和過載保護等多種功能,恒腔型的設計理念,使襯板使用壽命延長,軋臼壁不需填料,更換快捷方便,全天候連接物聯網平臺,有效提高生產力、預測性能,提高設備運行時間。

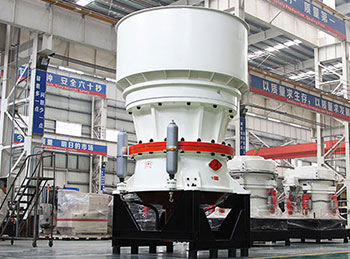

單缸液壓圓錐破碎機圖片

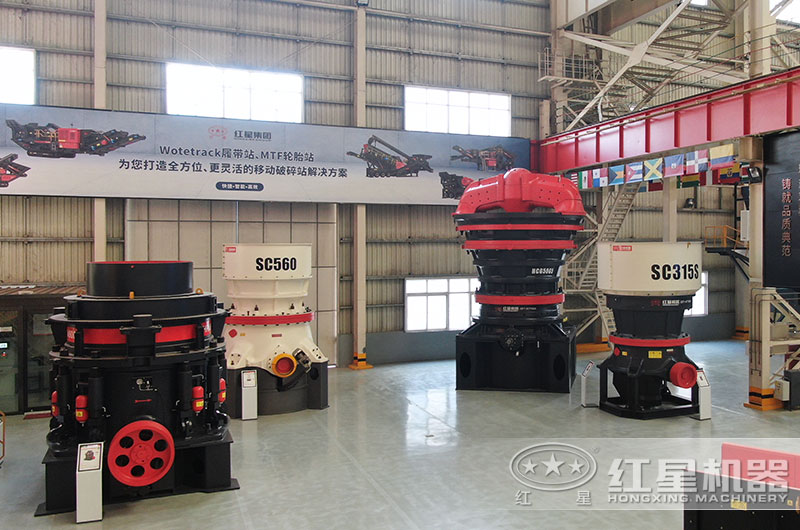

單缸液壓圓錐破碎機圖片

2多缸液壓圓錐破碎機

是一款對產品粒形要求嚴格的新型圓錐破,其保險、調整、鎖緊都采用液壓裝置來實現,升高動錐選派中心,優化腔型設計,采用層壓破碎原理,使成品粒度均勻、粒型呈正方體,提高了產品質量,通過增大偏心距,以較低速度運轉,帶來更高產量。

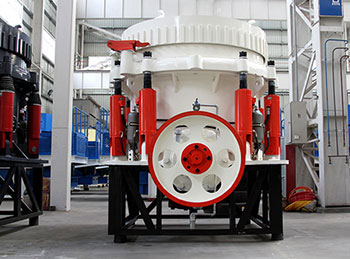

多缸液壓圓錐破碎機圖片

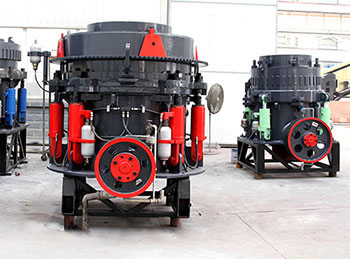

多缸液壓圓錐破碎機圖片

二、液壓缸圓錐破碎機工作原理視頻

液壓缸圓錐破碎機在工作時,電動機的旋轉通過皮帶輪或聯軸器、傳動軸和圓錐部在偏心套的迫動下繞一周固定點作旋擺運動,從而使圓錐的破碎壁時而靠近又時而離開固裝在調整套上的扎臼壁表面,使礦石在破碎腔內不斷受到?jīng)_擊,擠壓和彎曲作用而實現礦石的破碎。

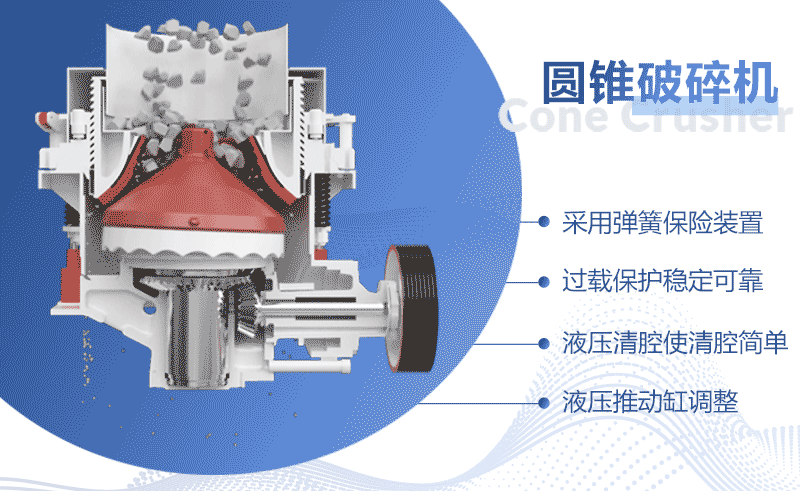

液壓缸圓錐破碎機工作原理圖

進料粒度:≤500mm

成品粒度:3-5-10-15-30mm

處理能力:時產300噸

設備配置:振動給料機+顎式破碎機+圓錐破碎機+振動篩+輸送機;

液壓缸圓錐破碎機工作現場視頻

三、液壓缸圓錐破碎機價格多少?

目前液壓缸圓錐破碎機價格一般在十幾萬到百萬元左右,其中間差異,主要是設備種類、型號選擇、產量需求不同,另外,各個生產廠家的技術實力與設備質量參差不齊,造成了價格上的多樣性,也會根據市場需求的變化而有所調整。

河南紅星機器企業成立至今已有四十年,對原材料嚴格把關,生產技術完善,確保每臺設備品質,讓用戶在使用過程中倍感安心,不僅享出廠價優惠,更能享受到從咨詢、設計到售后的服務,具體液壓缸圓錐破碎機價格,可在線咨詢一鍵了解,有產品經理與您一對一進行溝通。
