球磨機是一種重要的細磨設備，適用于各種礦石及其它物料，被廣泛用于選礦、建材和化工等行業，球磨機由于生產方式、規格、卸料和傳動力方式等不同而被分成多種類型，但其主要結構大體相同，主要有機體部分和傳動系統兩部分組成，機體部分又包括筒體、襯板、隔倉板、主軸承、進出料裝置等，下面就為大家詳細介紹下球磨機的主要組成結構。

機體部分

1、 筒體

球磨機的筒體是球磨機主要工作部件之一。筒體工作時除承受研磨體的靜載荷外，還受到研磨體的沖擊，且筒體是回轉的，所以筒體上產生的是交變應力。因此，它必須具有足夠的強度和剛度。這就要求制造筒體的金屬材料的強度要高，塑性要好，具有較好的機械性能和工藝性能才能保證磨機筒體的安全運行。

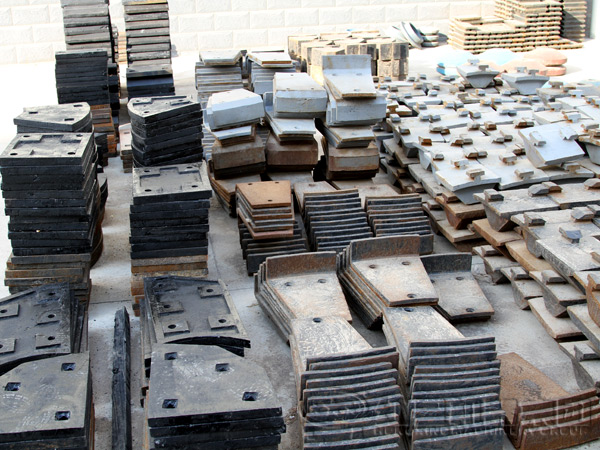

2、襯板

球磨機的襯板是用來保護筒體，使筒體免受研磨體和物料的直接沖擊和摩擦，球磨機的襯板大多數是用金屬材料制造的，也有少量用非金屬材料制造。襯板除保護筒體外，還對研磨體的運動規律有影響，為適應各種不同工作狀態的要求，襯板的形狀和材料也不同。

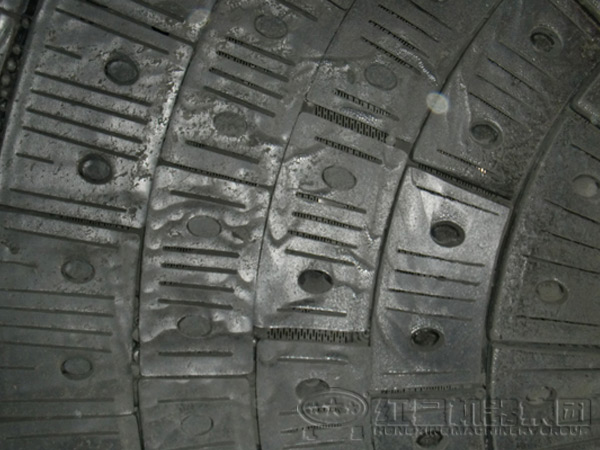

3、隔倉板

隔倉板是把球磨機分割成幾個倉，將各種大小的研磨體粗略地加以分開，要求研磨體開始以沖擊作用為主，向磨尾方向逐漸過渡到研磨作用為主，充分發揮研磨體的粉磨能力。隔倉板主要有單層和雙層兩種。

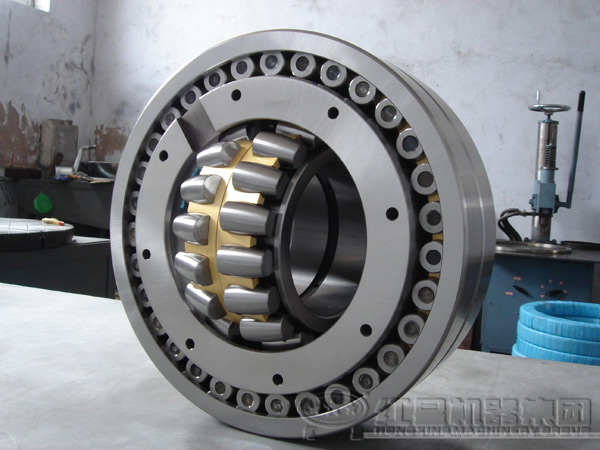

4、主軸承

球磨機的主軸承常用的是滑動軸承，其直徑很大，但長度很短，軸瓦用巴氏合金澆鑄。與一般滑動軸承不同之處在于僅僅下半部有軸瓦，整個軸承除軸瓦用巴氏合金澆鑄外，其余都用鑄鐵制成。主軸承是球磨機的一個關鍵部件，對于其潤滑問題必須充分重視，一般都采用稀油集中循環潤滑，小型機也有的采用油環潤滑、油環滴油潤滑或毛線潤滑等方式。

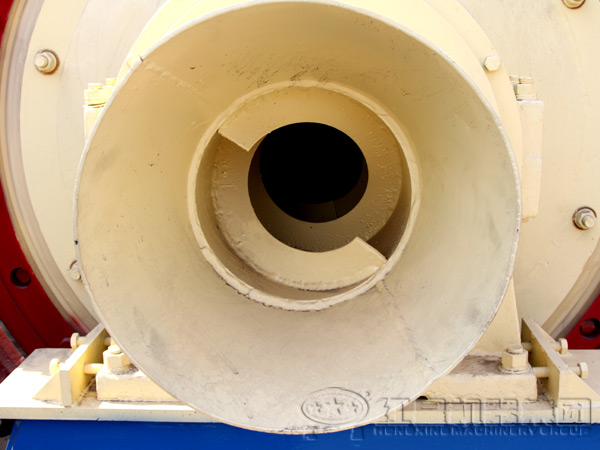

4、進、出料裝置

磨機進、出料裝置是磨機整體中一個組成部分，物料和水或氣流通過進料裝置進入磨內，通過出料裝置排出磨外。

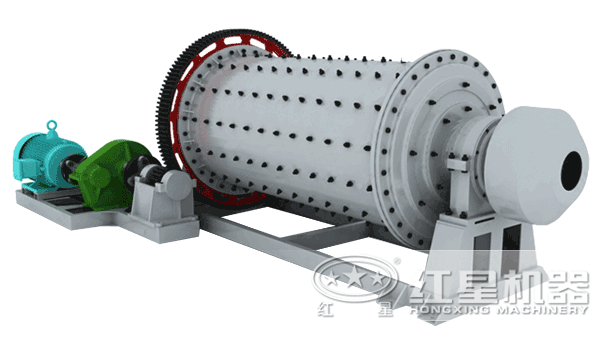

傳動系統

球磨機的傳統方式主要有邊緣傳動和中心傳動兩種，此外還有無齒輪由電動機直接傳動。一般大多數用戶都選用邊緣傳動，因?yàn)榫S修方便且造價成本也較低。球磨機傳動系統的制造質量、安裝、檢修和維護的好壞。對其正常運轉和電耗都有極大的影響，特別是隨著磨機的大型化，它所需要的動力越來越大，就顯得更為重要。
