生產能力：0.18-7m3/min
產品介紹
礦石浮選機是各種有色金屬和非金屬等進行選別時常用的選礦設備之一，該設備在浮選生產線上是其主力軍，主要功能就是進行分選，其種類較多，結構設計上一般都較為合理，生產處理能力大，選別精度高，值得選擇。
結構組成
1.礦石浮選機每兩槽構成一個機組，第一槽帶有進漿管以抽吸礦漿，亦稱抽吸槽或吸入槽；第二槽為自流槽或直流槽。在第一槽與第二槽之間設有中間室，礦漿在下面是連接的。
2.葉輪安裝在主軸下端，主軸上端有皮帶輪，用電機帶動旋轉，空氣由進氣管吸入，每組浮選槽的礦漿水平面由閘門調節，葉輪上方裝有蓋板和空氣筒。
3.空氣筒上開有孔，用來安裝進漿管；中礦返回管用作礦漿循環，孔的大小可以通過拉桿調節。
4.蓋板上裝有18-20個定子，它們對葉輪甩出的礦漿具有導向作用；在蓋板上的兩導向葉片之間開有18-20個循環孔，供礦漿循環用。
5.通常將葉輪、蓋板、主軸、進氣管和空氣筒等充氣攪拌零件組裝成一個整體部件，可使葉輪和蓋板同心裝配，以保證葉輪與蓋板導向葉片之間的間隙符合要求，且便于檢修和更換。
6.在空氣筒下部，有一個調節礦漿循環量的循環孔，并用閘板控制循環量。

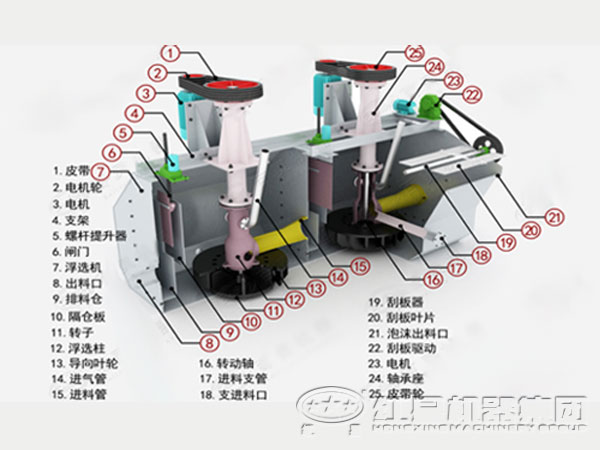

內部結構圖
性能優勢
1.技術先進
我公司制成的礦石浮選機融入先進的浮選技術，部件結構合理，整機運行起來具有流暢無故障、工作平穩等優勢，再加上使葉輪與蓋板間隙適當，自動化程度高，省時省力。
2.生產能力大
礦石浮選機的承漿槽由于具有先進的進漿口，從而提高了生產效率；并且調節礦漿面裝有閘門裝置，有提高生產能力的作用，同時，部件內預留間距適當，所以更利于其生產能力的提升。
3.分選精度高
首先設備運行中工作原理先進，另一方面浮選設備由電動機三角代傳動帶動葉輪旋轉，產生離心作用形成負壓，吸入充足的空氣與礦漿混合的同時，能起到攪拌洗砂機礦漿與藥物的混合，所以對于各種礦石的分選精度上較高。
4.故障率低
礦石浮選機的部件四周均安有高耐磨件，可以有效保護槽體不被磨損，另外，葉輪在機內一直處于活動狀態，起到清除積料和雜物的作用，所以維護成本低，故障率小，回報率高。
工作原理
礦石浮選機作業時，將磨碎的礦石，在磨碎時或磨碎后加水及必要的藥劑經攪拌槽調成礦漿后，注入開始攪拌的礦漿槽，向礦漿中導入空氣，使其形成大量氣泡 ，一些不易被水濕潤的，即一般稱作疏水性的礦物粒子附著于氣泡上，并與氣泡一起浮到礦漿表面，形成礦化氣泡層，另一些容易被水濕潤的，即一般稱做親水性的礦物粒子不附著于氣泡上，而留在礦漿中，將含有特定礦物的礦化氣泡排出，從而達到選礦的目的。
技術參數
| 類別 | 規格型號 | 有效容積（m³） | 處理能力（m³/min） | 主軸 刮板 | 槽體尺寸（長×寬×高）（m） | 單槽重量 | |||
| 功率 | 轉速（r/min） | 轉速（r/min） | 功率 | ||||||
| XJK型浮選機 | XJK-0.35 | 0.35 | 0.18-0.4 | 1.5 | 483 | 25 | 1.1 | 0.7×0.7×0.7 | 0.5 |
| XJK-0.62 | 0.62 | 0.3-0.9 | 3.0 | 400 | 25 | 1.1 | 0.90×0.82×0.85 | 1.0 | |
| XJK-1.1 | 1.1 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1 | 1.4 | |
| XJK-2.8 | 2.8 | 1.5-3.5 | 11 | 280 | 25 | 1.1 | 1.75×1.6×1.1 | 2.5 | |
| XJK-5.8 | 5.8 | 5-7 | 22 | 240 | 25 | 1.5 | 2.2×2.2×1.2 | 3.6 | |
| SF型浮選機 | SF-0.37 | 0.37 | 0.2-0.4 | 1.5 | 386 | 25 | 1.1 | 0.7×0.7×0.75 | 0.5 |
| SF-0.7 | 0.7 | 0.3-0.9 | 3 | 400 | 25 | 1.1 | 0.9×0.82×0.95 | 1.0 | |
| SF-1.2 | 1.2 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1.1 | 1.9 | |
| SF-2.8 | 2.8 | 1.5-3.5 | 11 | 268 | 25 | 1.1 | 1.75×1.6×1.15 | 2.6 | |
| SF-4 | 4 | 2-4 | 15 | 220 | 25 | 1.5 | 1.85×2.05×1.2 | 2.9 | |
| SF-8 | 8 | 4-8 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.4 | 4.2 | |
| SF-10 | 10 | 5-10 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.7 | 4.5 | |
| SF-20 | 20 | 5-20 | 30×2 | 191 | 25 | 1.5 | 2.85×3.8×2 | 9.9 | |
| JJF型浮選機 | JJF-2 | 2 | 1-3 | 7.5 | 443 | 25 | 1.5 | 1.4×1.4×1.1 | 1.7 |
| JJF-4 | 4 | 2-4 | 11 | 305 | 25 | 1.5 | 1.6×2.15×1.25 | 2.4 | |
| JJF-8 | 8 | 4-8 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.4 | 4.5 | |
| JJF-10 | 10 | 5-10 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.7 | 4.9 | |
| JJF-16 | 16 | 5-16 | 30 | 180 | 25 | 1.5 | 2.85×3.8×1.7 | 8.0 | |
| JJF-20 | 20 | 5-20 | 37 | 180 | 25 | 1.5 | 2.9×3.8×2.0 | 10.5 | |
